二氧化硫廢氣治理-氨法脫硫
- 氨法是用氨水洗滌含SO2的廢氣，形成（NH4)2SO3-NH4HSO3-H2O的吸收液體系，該溶液中的（NH4)2SO3對SO2具有很好的吸收能力，它是氨法中的主要吸收劑。吸收SO2以后的吸收液可用不同的方法處理，獲得
- 咨詢熱線：1312210664
-
產品詳情
氨法是用氨水洗滌含SO2的廢氣，形成（NH4)2SO3-NH4HSO3-H2O的吸收液體系，該溶液中的（NH4)2SO3對SO2具有很好的吸收能力，它是氨法中的主要吸收劑。吸收SO2以后的吸收液可用不同的方法處理，獲得不同的產品，從而也就形成了不同的脫硫方法。其中比較成熟的為氨﹣酸法、氨﹣亞硫酸銨法和氨﹣硫銨法等。在氨法的這些脫硫方法中，其吸收的原理和過程是相同的，不同之處僅在于對吸收液處理的方法和工藝技術路線。
氨法是煙氣脫硫各方法中較為成熟的方法，較早地被應用于工業過程。該法脫硫費用低，氨可留在產品內，以氮肥的形式提供使用，因而產品實用價值較高。但氨易揮發，因而吸收劑的消耗量較大，另外氨的來源受地域及生產行業的限制較大。盡管如此，氨法仍不失為一個治理低濃度SO2的有前途的方法。
一、氨法吸收原理
（一）氨法吸收反應
氨法吸收是將氨水通入吸收塔中，使其與含SO2的廢氣接觸，發生如下反應：
NH3+H2O+SO2→NH4HSO3 (7-1)
2NH3+H2O+SO2→(NH4)2SO3 (7-2)
(NH4)2SO3+SO2+H2O→2NH4HSO3 (7-3)
在通入氨量較少時，發生式（7-1）反應，在通入氨量較多時發生式（7-2）反應，而式（7-3）表示的才是氨法中真正的吸收反應。在吸收過程中所生成的酸式鹽NH4HSO3對SO2不具有吸收能力，隨吸收過程的進行，吸收液中的NH4HSO。數量增多，吸收液吸收能力下降，此時需向吸收液中補充氨，使部分NH4HSO3轉變?yōu)?NH4)2SO3，以保持吸收液的吸收能力。
NH4HSO3 +NH3 >(NH4)2SO3 (7-4)
因此氨法吸收是利用（NH4)2SO3與 NH4HSO3的不斷循環的過程來吸收廢氣中的SO2。補充的NH3并不是直接用來吸收 SO2，只是保持吸收液中（NH4)2SO3的一定濃度比例。NH4HSO3濃度達到一定比例的吸收液要不斷從洗滌系統中引出，然后用不同的方法對引出的吸收液進行處理。
當被處理廢氣中含有O2或SO3時，如電廠煙道排氣，可能發生如下副反應：
2(NH4)2SO3+O2→2(NH4)2SO4 (7-5)
2NH4HSO3+O2→2NH4HSO4 (7-6)
2SO2+O2→2SO3 (7-7)
（二）吸收液組成控制
由以上敘述可知，(NH4)2SO3-NH4HSO3水溶液中的（NH4)2SO3與 NH4HSO3的組成狀況對吸收影響很大，而控制吸收液組成的重要依據是吸收液上的SO2 和NH3的分壓PSO2、PNH』。在吸收液pH值為4.71~5.96時，這些分壓值可用約翰斯通公式計算：
式中，C為溶液中 NH3的濃度，molNH3/100molH2O;S為溶液中SO2的濃度，45-molso2/100molH2o;m、n為經驗系數。m、n的值在工業應用范圍內僅依溫度的變化而變化：
吸收液中（NH4)2so3和nh4hso3的比例
可用S/C值來表示。S/C=1.0時，說明溶液是NH.HSO3溶液；S/C=0.5時，說明溶液是(NH4)2SO3溶液；s/c=0.9時，則表示按物質的量濃度計，溶液中含有80%nhhSo3和20%(NH4)2SO3。
吸收液面上平衡蒸氣壓計算值見表7-2[4]。而由圖7-1可以看出溫度和S/C值對蒸氣壓的影響。該圖表示的是當C=22時，某些特定溫度下的NH3和SO2的平衡分壓情況。從圖中可以看出，PSO2，和PNH3，值均隨溫度的升高而加大；PSO2值隨S/C值增大而增加，而PNH3，值則隨s/c值的增加而降低。

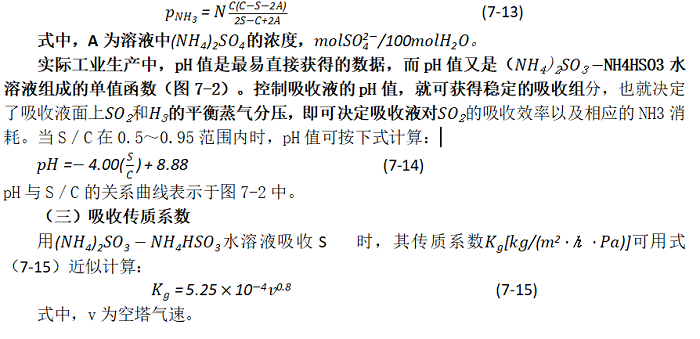

在實際的洗滌吸收系統中，由于氧的存在使部分（NH4)2SO3氧化為（NH4)2SO4，氧化的結果，使氨的有效濃度變低，會使SO2的平衡分壓升高，于吸收不利。此時的平衡分壓式表示為：
表7-2 NH3-SO2-H2O 體系的蒸氣壓 單位：Pa
| C/×10-2 | S/×10-2 | NH3/% | SO2/% | pH | 溫度／℃（℉） | |||||||||||
| 29.4(85) | 51.7(125) | 73.9(165) | 96.1(205) | |||||||||||||
| PNH3 | PSO2 | PNH3 | ||||||||||||||
| 2 | 1.9 | 1.74 | 6.22 | 4.8 | 46.67 | 0.00 | 4666 | 161.3 | 0.00 | 13866 | 472.0 | 6.7 | 36397 | 1215.9 | 22.7 | 84926 |
| 2 | 1.7 | 1.75 | 5.60 | 5.3 | 9.33 | 0.00 | 4666 | 32.0 | 1.33 | 14000 | 94.0 | 12.0 | 36530 | 245.3 | 85.3 | 85193 |
| 4 | 3.6 | 3.24 | 11.0 | 5.0 | 37.30 | 0.00 | 4400 | 128.0 | 1.33 | 13466 | 373.3 | 13.3 | 35197 | 961.3 | 100.0 | 81993 |
| 4 | 3.2 | 3.28 | 9.88 | 5.5 | 10.67 | 0.00 | 4533 | 36.0 | 3.99 | 13466 | 105.3 | 36.0 | 35330 | 270.6 | 266.6 | 82393 |
| 6 | 5.1 | 4.58 | 14.6 | 5.3 | 30.00 | 0.00 | 4266 | 97.3 | 3.99 | 13066 | 285.3 | 34.7 | 34130 | 737.3 | 256.0 | 79460 |
| 6 | 4.5 | 4.66 | 13.2 | 5.7 | 9.33 | 0.00 | 4460 | 29.3 | 8.00 | 13066 | 88.0 | 81.3 | 34264 | 225.3 | 598.6 | 79860 |
| 8 | 6.4 | 5.80 | 17.5 | 5.5 | 21.33 | 0.00 | 4133 | 72.0 | 8.00 | 12666 | 209.3 | 72.0 | 33064 | 541.3 | 532.0 | 77194 |
| 8 | 5.6 | 5.93 | 15.6 | 6.0 | 6.67 | 13.3 | 4266 | 21.3 | 17.33 | 12800 | 62.7 | 164.0 | 33331 | 160.0 | 1197.2 | 77726 |
| 10 | 7.5 | 6.94 | 19.6 | 5.7 | 14.67 | 13.3 | 4133 | 49.3 | 14.67 | 12266 | 145.3 | 136.0 | 32264 | 376.0 | 997.3 | 75194 |
| 10 | 6.5 | 7.13 | 17.4 | 6.2 | 4.00 | 2.67 | 4133 | 13.3 | 33.33 | 12400 | 37.3 | 317.3 | 32531 | 96.0 | 2333.1 | 75727 |
| 12 | 9.0 | 7.91 | 22.3 | 5.7 | 17.33 | 1.33 | 4000 | 60.0 | 17.33 | 11999 | 174.7 | 164.0 | 31331 | 450.6 | 1197.2 | 72927 |
| 12 | 7.8 | 8.16 | 19.9 | 6.2 | 4.00 | 2.67 | 4000 | 16.0 | 40.00 | 12132 | 45.3 | 381.3 | 31597 | 116.0 | 2786.4 | 73727 |
| 14 | 9.8 | 8.94 | 23.5 | 6.0 | 10.67 | 2.67 | 3866 | 37.3 | 29.33 | 11732 | 109.3 | 286.6 | 30531 | 280.0 | 2093.2 | 71327 |
| 14 | 8.4 | 9.25 | 20.9 | 6.4 | 2.67 | 5.33 | 3866 | 6.7 | 78.66 | 11866 | 20.0 | 762.6 | 30931 | 52.0 | 5586.2 | 72127 |
| 16 | 15.2 | 8.94 | 31.9 | 4.8 | 375.97 | 0.00 | 3600 | 1289 | 2.67 | 11066 | 3773.0 | 24.0 | 28931 | 9732.5 | 177.3 | 67328 |
| 16 | 12.0 | 9.59 | 27.0 | 5.7 | 22.67 | 1.33 | 3733 | 80.0 | 22.67 | 11332 | 124.0 | 326.6 | 29731 | 320.0 | 2399.8 | 69461 |
| 16 | 8.8 | 10.3 | 21.4 | 6.7 | 0.00 | 14.7 | 3866 | 1.3 | 204.0 | 11599 | 5.3 | 1959.8 | 30398 | 13.3 | 14359.8 | 70794 |
| 18 | 16.2 | 9.74 | 33.0 | 5.0 | 166.65 | 0.00 | 3600 | 573.3 | 6.67 | 10799 | 1679.9 | 61.3 | 28264 | 4319.6 | 449.3 | 65728 |
| 18 | 13.5 | 10.3 | 29.1 | 5.7 | 26.66 | 1.33 | 3600 | 89.3 | 25.33 | 11066 | 262.6 | 245.3 | 28798 | 675.9 | 1799.9 | 67194 |
| 18 | 9.9 | 11.2 | 23.1 | 6.7 | 0.00 | 17.3 | 3733 | 1.3 | 229.3 | 11332 | 58.7 | 2199.8 | 29596 | 14.7 | 16158.7 | 19061 |
| 20 | 17.0 | 10.5 | 33.7 | 5.3 | 94.66 | 1.33 | 3466 | 325.3 | 12.08 | 10532 | 953.2 | 117.3 | 27598 | 2453.1 | 854.6 | 64395 |
| 20 | 13.0 | 11.4 | 28.0 | 6.2 | 8.00 | 5.33 | 3600 | 25.3 | 66.67 | 10932 | 74.7 | 635.9 | 28531 | 193.3 | 4653.0 | 65728 |
| 22 | 16.5 | 11.6 | 32.7 | 5.7 | 32.00 | 2.67 | 3466 | 109.3 | 30.67 | 10399 | 329.3 | 300.0 | 27331 | 826.6 | 2199.8 | 63728 |
| 22 | 13.2 | 12.4 | 28.0 | 6.4 | 2.67 | 9.33 | 3600 | 10.7 | 124.0 | 10666 | 32.0 | 1198.6 | 28000 | 82.7 | 8872.6 | 65328 |
由式（7-15）中可以看出，傳質系數與空塔氣速的0.8次方成正比，因而在篩板洗滌塔中推薦使用2.5~2.7m/s的操作氣速，此時塔的阻力雖較高，但傳質系數也較大。當篩板塔氣速選擇為2.67m/s,S/C為0.82~0.9，吸收溫度為33℃時，氣相總傳質系數Kga為0.108kg/(m3·h·Pa)。使用文丘里管，喉管氣速為25m/s，總阻力為1374.7Pa時，Kga為0.55kg/(m3.h·pa)；喉管氣速為60m/s，總阻力為7357.5Pa時，Kga為1.78kg/(m3·h·Pa)。
